Teniendo en cuenta la previsión de potencia que se indica a continuación para un edificio de 16 viviendas de electrificación básica, garaje, trasteros y dos locales comerciales, si la empresa suministradora es Iberdrola, calcular de manera razonada:
  • P. Viviendas = 71880 W
  • P. Servicios Generales = 17770 W
  • P. Locales Comerciales = 23006 W
  • P. Garaje = 11000 W
  • P. Total prevista = 123656 W
Sabiendo que la Potencia Total Prevista es de 123656 W, seleccionamos la potencia admisible de la CGP según las normas de Iberdrola:

Cálculo de la Instalación de Enlace de un Edificio de Viviendas  Línea general de alimentación + Derivación Individual  Ejercicio Práctico

Se elige una CGP con un intensidad nominal de 250 A y una potencia máxima admisible de 155 KW.


1. Línea general de alimentación para cable de cobre unipolar, en instalación empotrada. Contadores centralizados en un punto.
  • L = 20 metros
  • Intensidad de fusión de los fusibles If = 1250 A
  • Intensidad de cortocircuito Icc = 24274.40 A
Para ello calcularemos la línea general de alimentación de acuerdo a la caída de tensión, la intensidad de corriente y la intensidad de cortocircuito.
  • Según la caída de tensión. S = P * L / G * u * U = 123656 * 20 / 44 * 2 * 400 = 70.26 mm2. De acuerdo al cuadro facilitado por Iberdrola, elegimos a priori la sección de 95 mm2. Falta por comprobar las siguientes cuestiones.

  • Según la intensidad de corriente. I = P / √3 * U * cos x = 123656 / √3 * 400 * 0.9 = 198.31 A. Se comprueba que la sección seleccionada de 95 mm2 cuenta con una intensidad de 245 A de acuerdo a la Tabla A de la guía de la ITC-BT-14.
Cálculo de la Instalación de Enlace de un Edificio de Viviendas  Línea general de alimentación + Derivación Individual  Ejercicio Práctico

  • Según la intensidad de cortocircuito. Is = K * S / √t = 143 * 95 / √5 = 6075.39 A. La IS del cable será superior a la IF del fusible en cinco segundos, esto es, 6733 A > 1250 A. Además se cumplirá que la IF < Icc (Icc = 0.8 * U / R = 0.8 * 230 / 0.00758 = 24277.78 A), es decir, 1250 A < 24277.78 A.
Cálculo de la Instalación de Enlace de un Edificio de Viviendas  Línea general de alimentación + Derivación Individual  Ejercicio Práctico

Cálculo de la Instalación de Enlace de un Edificio de Viviendas  Línea general de alimentación + Derivación Individual  Ejercicio Práctico

La intensidad de la línea < intensidad nominal del fusible < intensidad admisible del cable = 198.31 A < 200 A < 245 A. Se elige un diámetro exterior del tubo de 140 mm, sección nominal de la fase 95 mm2 y del neutro y protección 50 mm2.

Cálculo de la Instalación de Enlace de un Edificio de Viviendas  Línea general de alimentación + Derivación Individual  Ejercicio Práctico


2. Derivación individual del garaje en trifásica (L = 8.50 metros)
Sabiendo que tenemos una potencia prevista en el garaje de 11000 W, realizamos el cálculo de acuerdo a:
  • Según caída de tensión. S = P * L / G * u * U = 11000 * 8.50 / 48 * 4 * 400 = 1.22 mm2
  • Según intensidad de corriente. I = P / √3 * U * cos x = 11000 / √3 * 400 * 0.8 = 19.85 A
Se elige una sección comercial de fases, neutro y protección de 6 mm2 con diámetro del tubo de 32 mm. La intensidad de la línea < intensidad nominal del IAM < intensidad admisible del cable = 19.85 A < 25 A < 32 A. El IAM será de 25 A, curva C, 4 polos.


3. Dibujar los esquemas funcionales del alumbrado del portal de entrada al edificio.

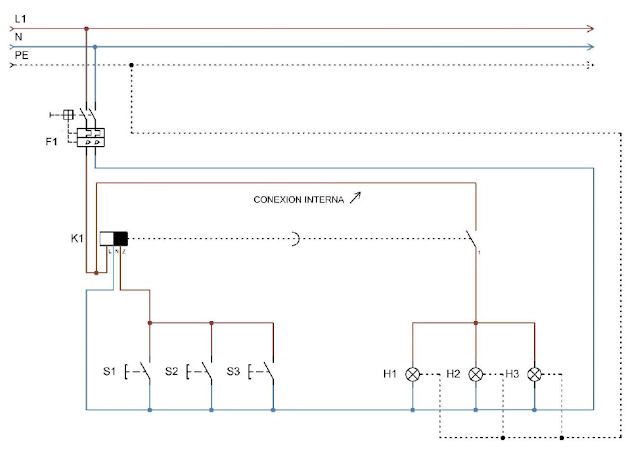

  • Con automático de escalera.
Cálculo de la Instalación de Enlace de un Edificio de Viviendas  Línea general de alimentación + Derivación Individual  Ejercicio Práctico

  • Con un detector de presencia.
Cálculo de la Instalación de Enlace de un Edificio de Viviendas  Línea general de alimentación + Derivación Individual  Ejercicio Práctico


4. Dibujar el esquema unifilar de la instalación de enlace del edificio indicando las partes que la componen.

Cálculo de la Instalación de Enlace de un Edificio de Viviendas  Línea general de alimentación + Derivación Individual  Ejercicio Práctico


5. Dibujar el esquema multifilar del cuadro de protección del garaje teniendo en cuenta los cálculos anteriores y suponiendo las cargas típicas y las secciones típicas.
