La volta è uno dei tipi fondamentali di copertura architettonica e possiamo distinguere tra volte vere o proprie, create cioè in muratura con pietre o laterizi a forma di cuneo, con i giunti orientati verso un punto centrale, e volte apparenti o improprie, create in calcestruzzo colato, legno, cemento armato, ecc. Le volte di maggior impiego sono formate da superfici con direttrice circolari e/o ellittiche.

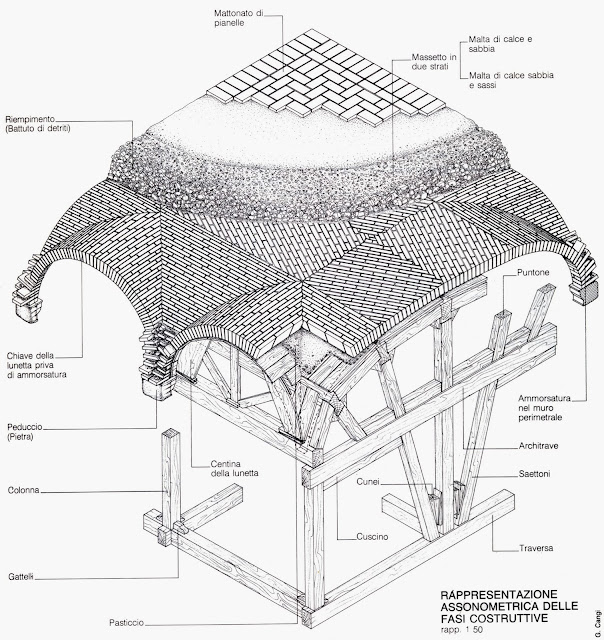

Volta a schifo lunettata con estradosso pedonabile

Tutte le tipologie di volte | Piante e sezioni | Schifo + botte + catino parabolico...


Volta a botte di copertura
a. canale di raccolta delle acque
b. manto di copertura
c. riempimento superiore
d. conci della volta
e. intonaco
f. riempimento laterale

Tutte le tipologie di volte | Piante e sezioni | Schifo + botte + catino parabolico...

Volta a catino parabolico di copertura (trullo)
a. manto di lastre di pietra stuccato nella parte alta
b. conci della volta
c. elemento di coronamento
d. riempimento laterale
e. intonaco
f. manto di lastre di pietra
g, h. canali di raccolta delle acque

Tutte le tipologie di volte | Piante e sezioni | Schifo + botte + catino parabolico...


Realizzazione di una lunetta

Tutte le tipologie di volte | Piante e sezioni | Schifo + botte + catino parabolico...

Creando una apertura nella volta si interrompe il normale “flusso” degli sforzi quindi necessario realizzare un elemento costruttivo che possa deviare il flusso degli sforzi al di fuori della zona interessata dal foro.

Tutte le tipologie di volte | Piante e sezioni | Schifo + botte + catino parabolico...


Riempimenti
Volta a botte con teste di padiglione con frenelli (muricci che sostengono un impalcato).

Tutte le tipologie di volte | Piante e sezioni | Schifo + botte + catino parabolico...

Volta a botte con porcelle (voltine di alleggerimento).

Tutte le tipologie di volte | Piante e sezioni | Schifo + botte + catino parabolico...

Spessore
Spessore delle volte a botte

Tutte le tipologie di volte | Piante e sezioni | Schifo + botte + catino parabolico...

Spessore delle volte a crociera, padiglione e schifo

Tutte le tipologie di volte | Piante e sezioni | Schifo + botte + catino parabolico...

Spessore delle volte a vela e botte

Tutte le tipologie di volte | Piante e sezioni | Schifo + botte + catino parabolico...
