La volta è una struttura di copertura caratterizzata dalla concavità geometricamente definita della superficie interna, vale a dire una copertura arcuata. In base alla geometria della forma si distinguono le volte semplici e composte. Adesso vediamo tutte le tipologie di volte.




Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

1. Semplici. Sono tutte quelle a superficie intradossale continua, prive di angoli e spigoli.

La volta a botte a tutto sesto. Ha la superficie di intradosso costituita da una superficie cilindrica e scarica un carico lineare sui muri di piedritto. La volta a botte può essere vista come un arco di grande profondità. In genere al di sopra delle volte si ha un rinfianco (di materiali vari) che rende piano l’estradosso e consente di realizzare un piano di calpestio. Posso essere semplici, a botte anulare (ha per generatrice una curva piana), a botte inclinata (ha le medesime curve direttrici dalla volta a botte retta, ma ha le generatrici inclinate), a botte su pianta trapezoidale, a botte zoppa,...

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....


Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

Volte a superficie sferica. La volta a vela è una volta a superficie sferica “ritagliata” su pianta rettangolare o poligonale. Scarica su tutto il perimetro, maggiormente nei punti a quota inferiore.

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

La cupola o volta semisferica (conca o bacino). È ottenuta dalla rotazione della curva direttrice attorno al suo asse di simmetria. Scarica su tutto il perimetro in modo uguale.

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

2. Composte. Sono tutte quelle che hanno la superficie intradossale formata da parti di figure geometriche diverse, il cui incontro dà luogo a spigoli, aggettanti e/o rientranti. Es.: a crociera, a padiglione, a schifo, a cupola composta,...

Secondo la volta, la trasmissione dei carichi sulle murature possono essere diversi:
  • filari paralleli ai muri verso l'imposta e normali nella parte mediana,
  • spina di pesce diritta ed inversa,
  • con filari normali alle diagonali (quando si vuole scaricare su tutti e quattro i muri),
  • a filari trasversali,...
Rinfianco delle volte allo scopo di rendere la volta più stabile, opponendosi alla tendenza che questa ha di abbassarsi verso la chiave e di aprirsi verso le reni.


Alcune forme di struttura basate sull'arco
  • Archi: semicircolare, piatto, ogivale o gotico, tudor,..
  • Volte: a botte, a padiglione, a lunette,..
  • Cupole: a pennacchio, su pennacchi,...
  • Altri elementi: contrafforti, archi rampanti,...
Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

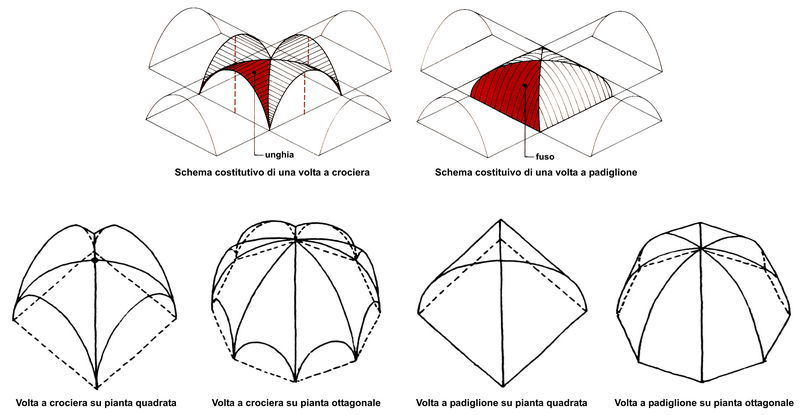

Generazione delle volta a crociera e a padiglione. Una volta a botte su pianta quadrata tagliandola con due piani diagonali può essere scomposta in:
A: Unghie o lunette
B: Spicchi


Una volta a crociera è l’unione di 4 unghie.
Una volta a padiglione è l’unione di 4 spicchi.

In un ambiente a pianta quadrata:
a. La volta a botte scarica su 2 lati.
b. Quella a padiglione scarica su 4 lati.
c. Quella a crociera scarica solo su 4 punti: i vertici del quadrato.
L’uso delle volte a crociera rende possibile una maggiore flessibilità di uso degli ambienti o l’apertura di grandi vani nelle pareti perimetrali (finestre gotiche).

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

VOLTE A CROCIERA
Su pianta quadrilatera
Volte a crociera:
a: ordinaria
b: a monta rialzata
c, d, e, f: con unghie a doppia curvatura
c: a monta rialzata
d: a monta costante
e: a monta differente sui 4 lati
f: a monta ribassata

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....


VOLTE A CROCIERA su pianta poligonale
Volta a crociera costituita da unghie a superficie a doppia curvatura e monta rialzata detta volta a ombrello.

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

VOLTE COMPOSTE
Volta a botte lunettata (con unghie di monta inferiore a quella della volta a botte principale).

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

Volta a botte con testa di padiglione lunettata (con unghie a monta rialzata).

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

Testa di padiglione.
Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....


Volta a schifo. Volta a padiglione con cervello piano.

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....


Volta a botte lunettata con unghie di vario tipo:
A: cilindrica B e C: cilindrica a monta rialzata D: sferica
Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

VOLTE (ESEMPI VARI)

Volte a crociera con unghie cilindriche e sferiche
Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

Volta a padiglione su archi e pilastri. La volta a padiglione su archi e pilastri richiede altezze superiori perché l’imposta della volta deve essere a quota superiore alla chiave degli archi.

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

Volta a vela su archi e pilastri

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

Complesso di strutture a superficie verticale e a volta. Dall’alto:
a. cupola
b. tamburo
c. cupola con occhio
centrale
d. tamburo
e. pennacchi sferici

Tutte le tipologie di volte | Piante e sezioni | Crociera + padiglione + a schifo + a vela +.....

La cattedrale gotica basa il suo funzionamento statico su componenti di resistenza attiva (controspinte degli archi rampanti e delle volte laterali) e resistenza passiva (verticalizzazione delle forze inclinate grazie alle forze peso di contrafforti e guglie).
